Datacentre classique
Le datacentre classique utilise uniquement la climatisation pour refroidir
l'air ambiant des baies. La consommation électrique des climatisations représente
une part énorme de la puissance nécessaire au fonctionnement du datacentre.
Dans le meilleur des cas, le PUE d'un datacentre classique est de 2 et peut aller
jusqu'à 3,5. C'est à dire que le datacentre va consommer 350W pour délivrer
uniquement 100W au serveur !
Ovh utilise la climatisation dans certaines parties du datacentre. Ainsi, la salle
de routage est refroidie de manière classique. Aussi, étant donné qu'Ovh a
décidé d'utiliser les châssis standard de Supermicro et non de développer
son propre châssis, le refroidissement des serveurs HG est fait de manière
classique.
Par contre, grâce à l'utilisation du principe d'allées chaude et
froide et un système de refroidissement court possible grâce au positionnement ingénieux
des systèmes de climatisation, le PUE d'une salle HG est de 1,85-1,95.
L'air froid sort devant les serveurs, rentre dans les serveurs et reprend
la chaleur dégagée par le serveur. Ensuite l'air chaud est aspiré par la
climatisation et refroidi. Le circuit de l'air est très court et la climatisation
travaille de manière très optimale en refroidissant beaucoup l'air très chaud
(au lieu de refroidir un peu l'air tiède).

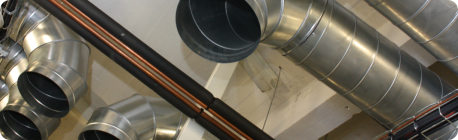

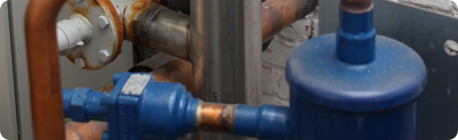

Les tuyaux de sortie de climatisation avec le gaz compressé. Attention, c'est très chaud !

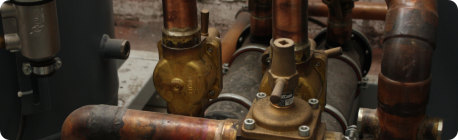

Les détendeurs de gaz compressé. En se détendant, le gaz capte la chaleur.

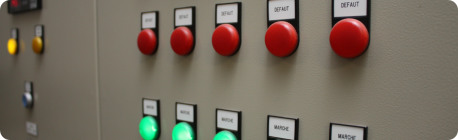

Les armoires de gestion des moteurs de compresseurs. En temps normal, 30%
de l'infrastructure est en fonctionnement. Afin de bien répartir l'utilisation
sur tous les compresseurs, toutes les 6 heures, les automates basculent le
fonctionnement sur d'autres compresseurs. En cas, de chaleur importante,
50% des compresseurs sont en fonctionnement et en cas de froid l'automate
débranche les compresseurs inutiles.

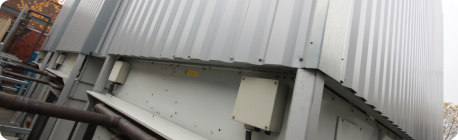

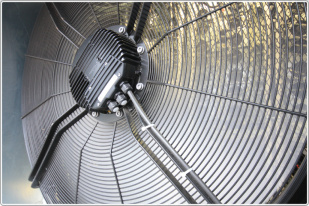

Dehors d'énormes condenseurs dégagent la chaleur chargée par le gaz compressé.
Watercooling
En 2004, Ovh a développé en interne une technologie innovante de refroidissement liquide des serveurs. En 2009, plus de 43 000 serveurs sont ainsi refroidis avec un mix watercooling 70%, et climatisation 30%. Le plus grand avantage est le PUE proche de 1,30. En effet, pour 100W nécessaires pour faire fonctionner le serveur, le datacentre consomme uniquement 30W pour les climatisations, les pompes, et les pertes sur les transformateurs et onduleurs.

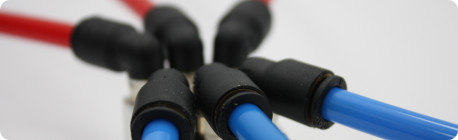

Le coeur de refroidissement liquide se situe dans la baie. Le liquide spécialement
conçu par Ovh (18 mois de recherche) entre froid dans la baie, capte 70% de la
chaleur degagée par les serveurs et sort chaud de la baie.
La chaleur est évacuée à l'aide de pompes en dehors de la baie.
Le liquide est transféré directement de la salle vers l'extérieur des murs du datacentre, où sont situés les
échangeurs qui le refroidissent. Des kilomètres de tuyaux sont installés pour faire fonctionner ce système ingénieux (et totalement redondant).

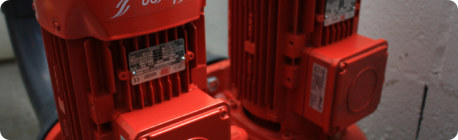

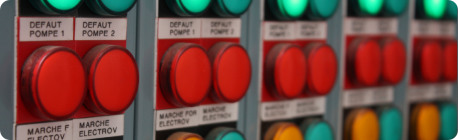

Le système de gestion des pompes est totalement redondant. Plusieurs pompes travaillent à tour de rôles.
Très peu d'énergie est nécessaire pour faire fonctionner les pompes.
EcoSalles
En 2007, Ovh a fait de la recherche et développement sur l'EcoSalle.
L'objectif était, tout en utilisant le watercooling à 70%, d'éliminer les 30% de climatisation qui restaient dans nos datacentres.
Après 14 mois de recherches et tests, nous avons mis au point un système qui permet de remplacer les climatisations par un système complexe de ventilation,
tout en assurant la régulation de la température dans les salles d'hébergement et éviter ainsi les
variations de température entre le jour et la nuit, et entre l'été et l'hiver.
Depuis le début 2008, l'EcoSalle est utilisée pour refroidir nos installations. Le PUE
(en moins d'1 an de fonctionnement de RBX-2) est proche de 1,15-1,20. Il sera
confirmé courant de l'année 2009. Actuellement 10 000 serveurs fonctionnent dans
les EcoSalles à RBX-1 et RBX-2.
Allées chaudes / allées froides
L'air frais provenant des climatisations est directement propulsé en façade des serveurs par des ouïes latérales dans les allées dites froides. Les serveurs étant construits pour aspirer l'air en face avant et le repousser en face arrière, l'air frais est orienté directement sur les composants à l'intérieur du serveur.
L'air frais devenu chaud au contact des composants est propulsé par les serveurs dans les allées chaudes, en face arrière des serveurs. Ces allées sont équipées d'extracteurs qui permettent d'aspirer l'air chaud. Chaque baie est équipée de sa propre climatisation.

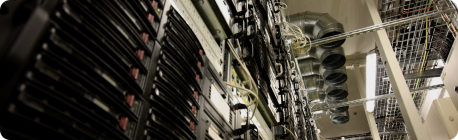

... Grâce à ce système, l'air climatisé arrive rapidement dans les serveurs pour refroidir les composants. Sur cette photo, les propulseurs d'air frais au dessus des bais de serveurs HG.
